Energie-
effizient und wartungs-
freundlich

Schnelle Montage durch die Vorfertigung in Segmenten bzw. Kuben.

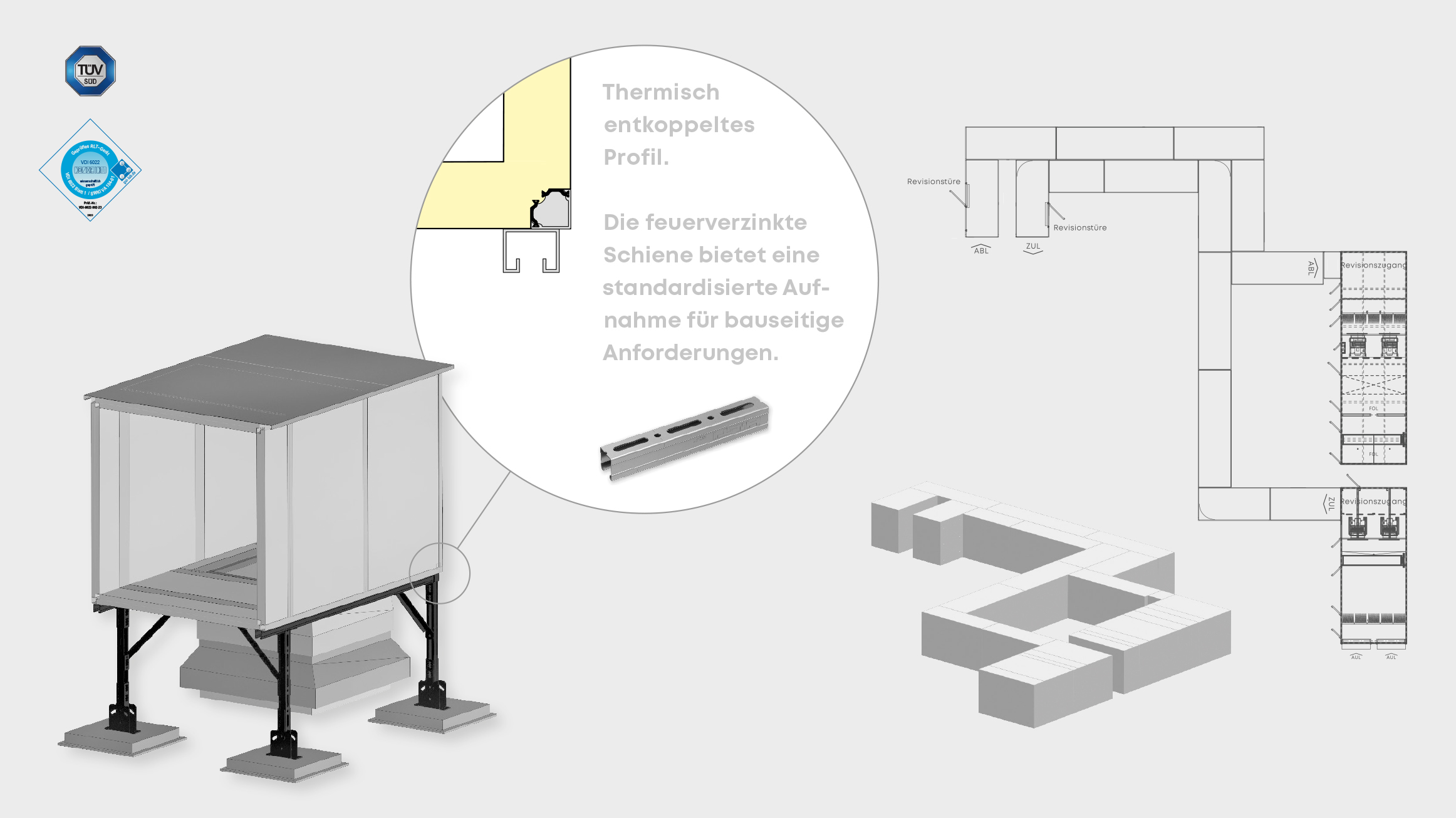

Dachkanal mit Revisionstüre, Steigschachtanschluss, Wetterkragen und Befestigung.

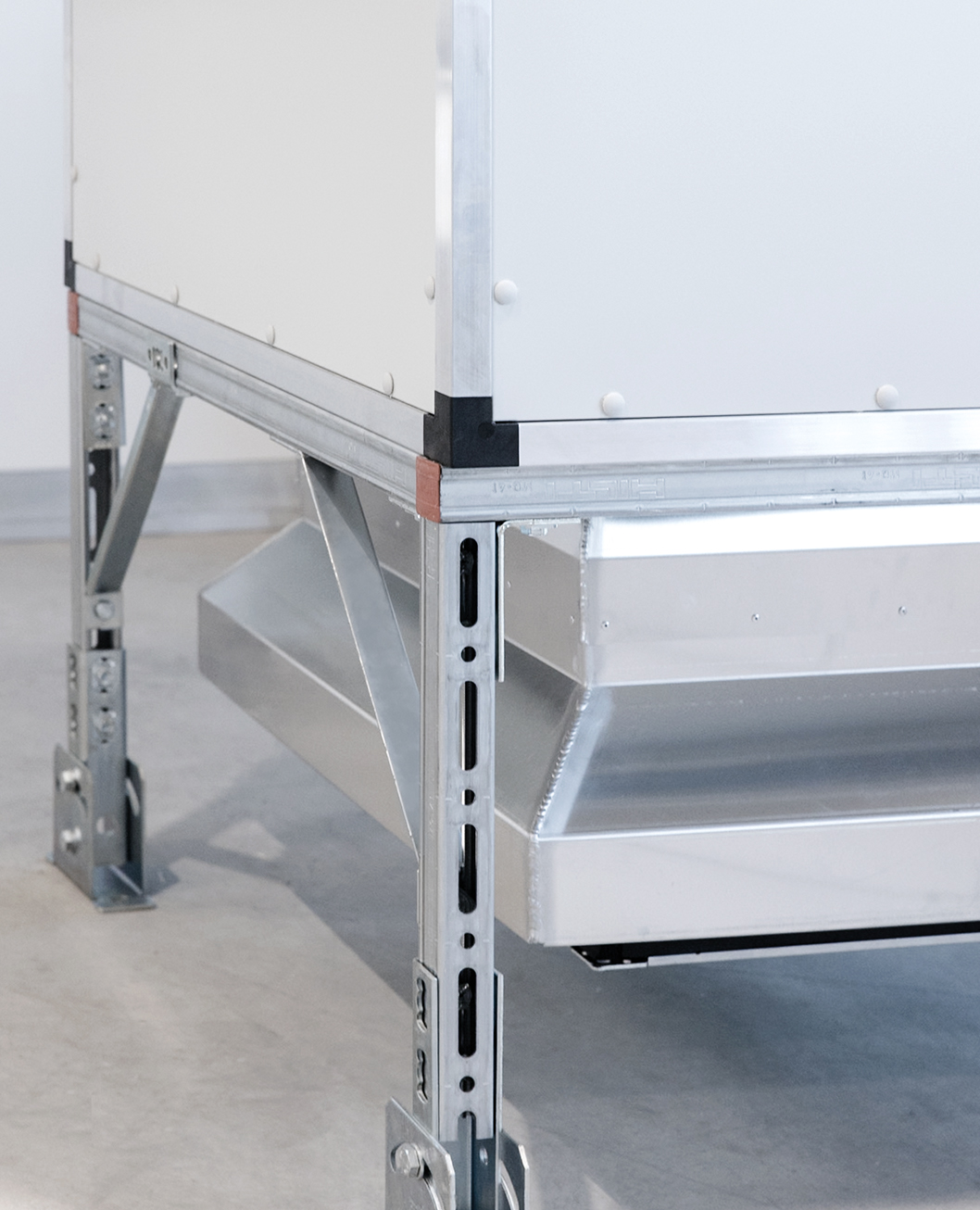

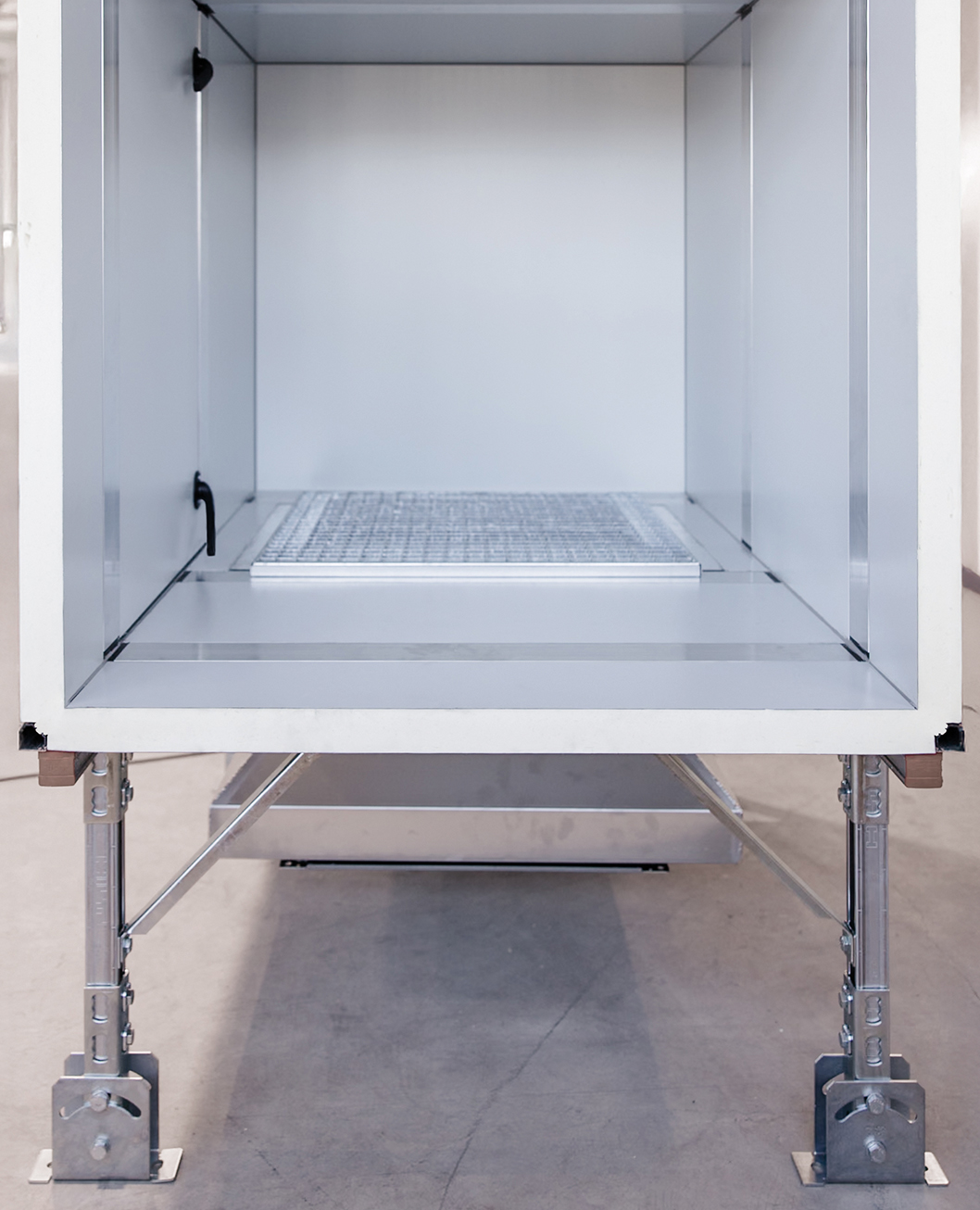

Regenkragen in geschweißter Ausführung, Standfüße zum Ausgleich von Dachschrägen.
Aluminiumdach oder wahlweise Sarnafil-Dach zur dauerhaften Vermei- dung von Wassereintritt.

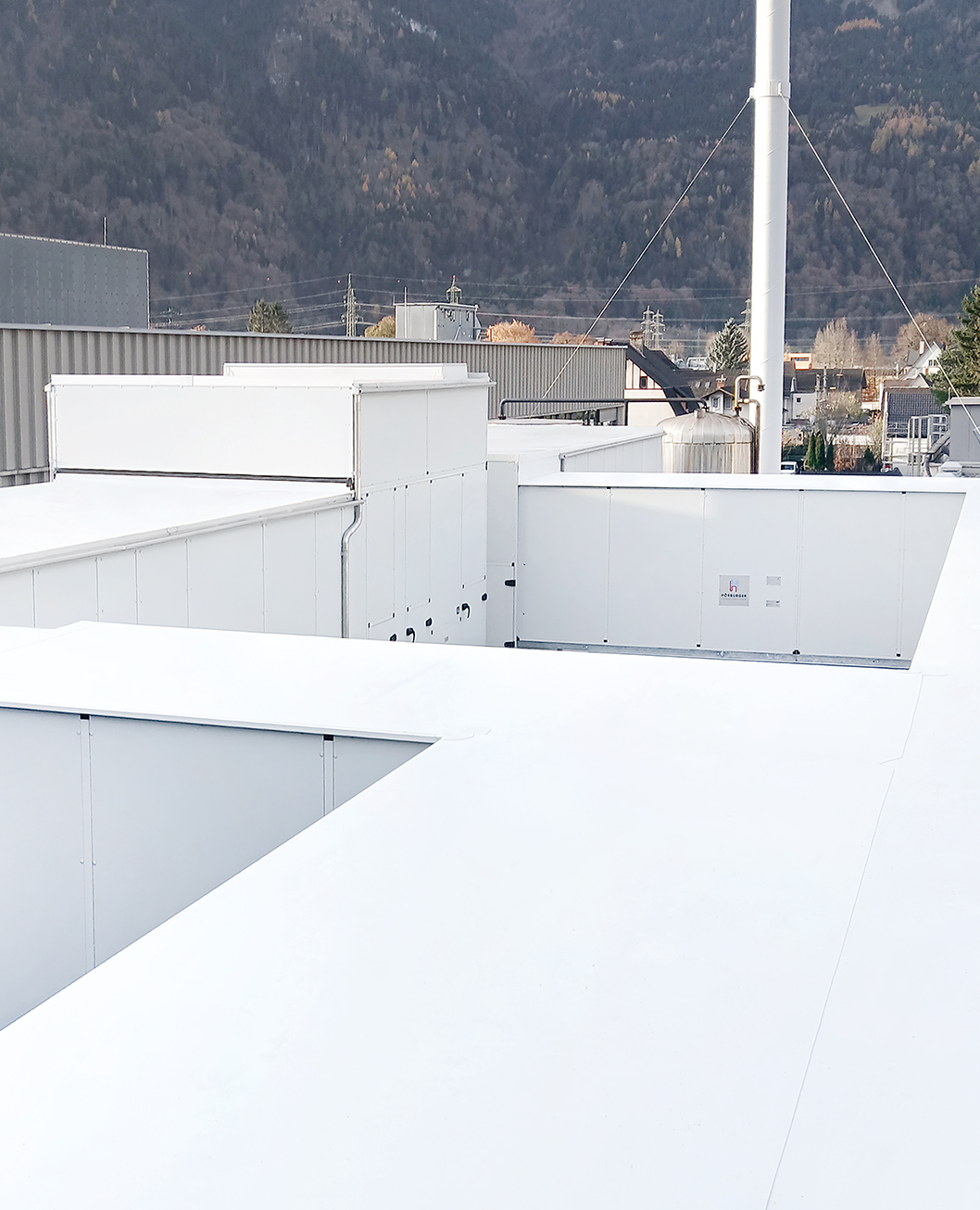

Zu- und Abluftkanalsystem einer Industrielüftungsanlage.

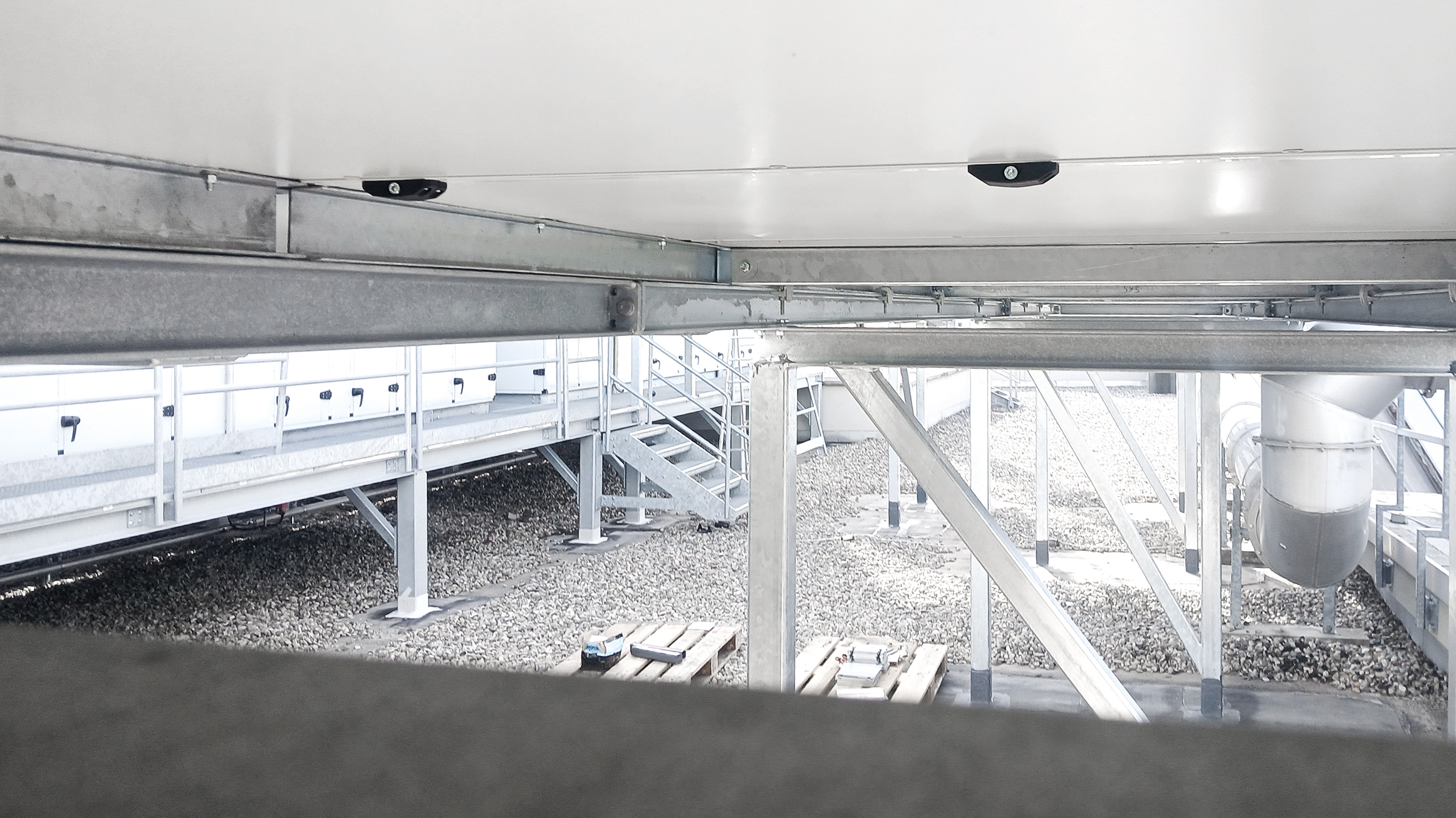

Flexible Unterkonstruktion mit Windlastsicherung und systemischer Verbindung der Segmente / Kuben.

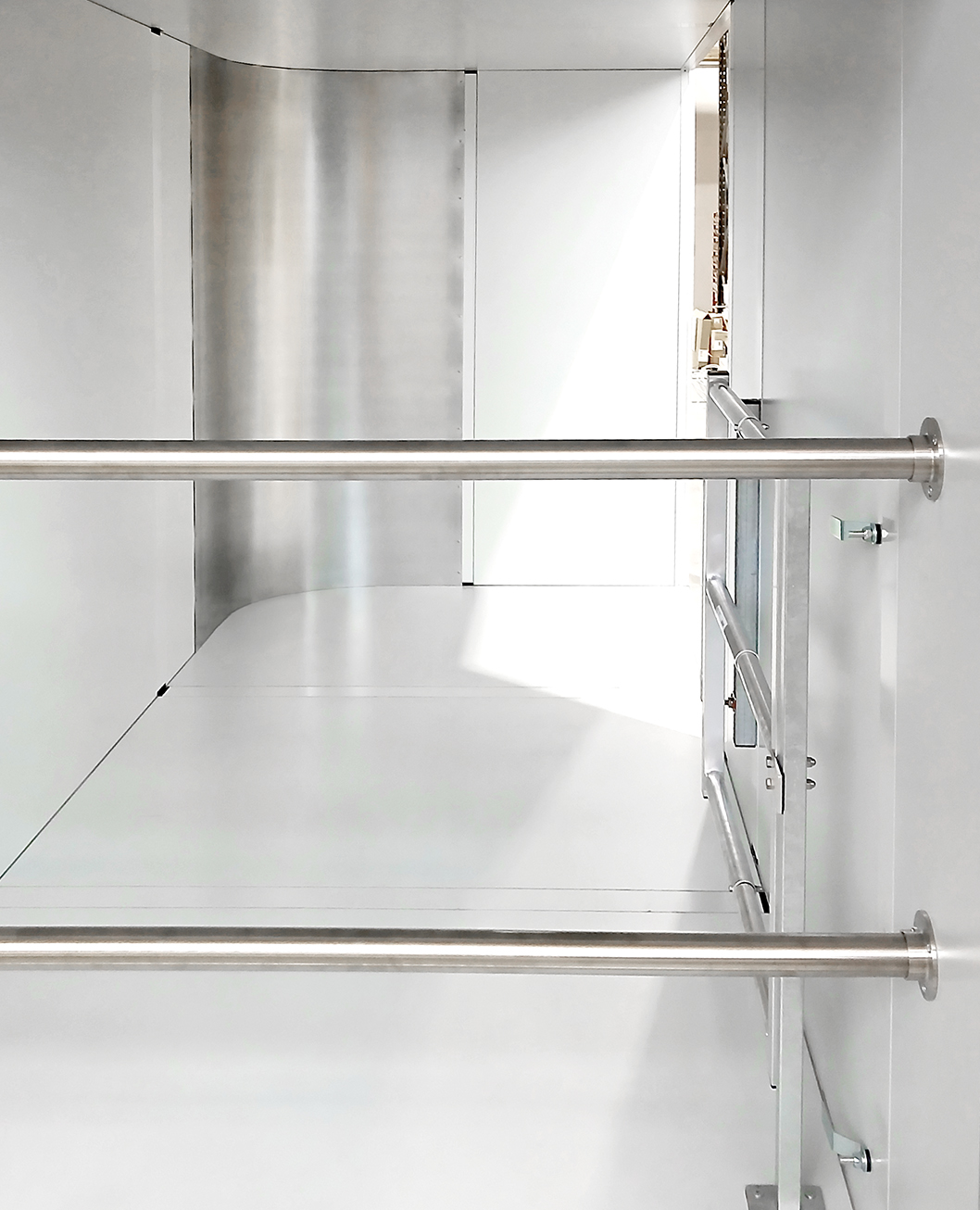

Absturzsicherung sowie Luftleitblech zur Strömungsführung.

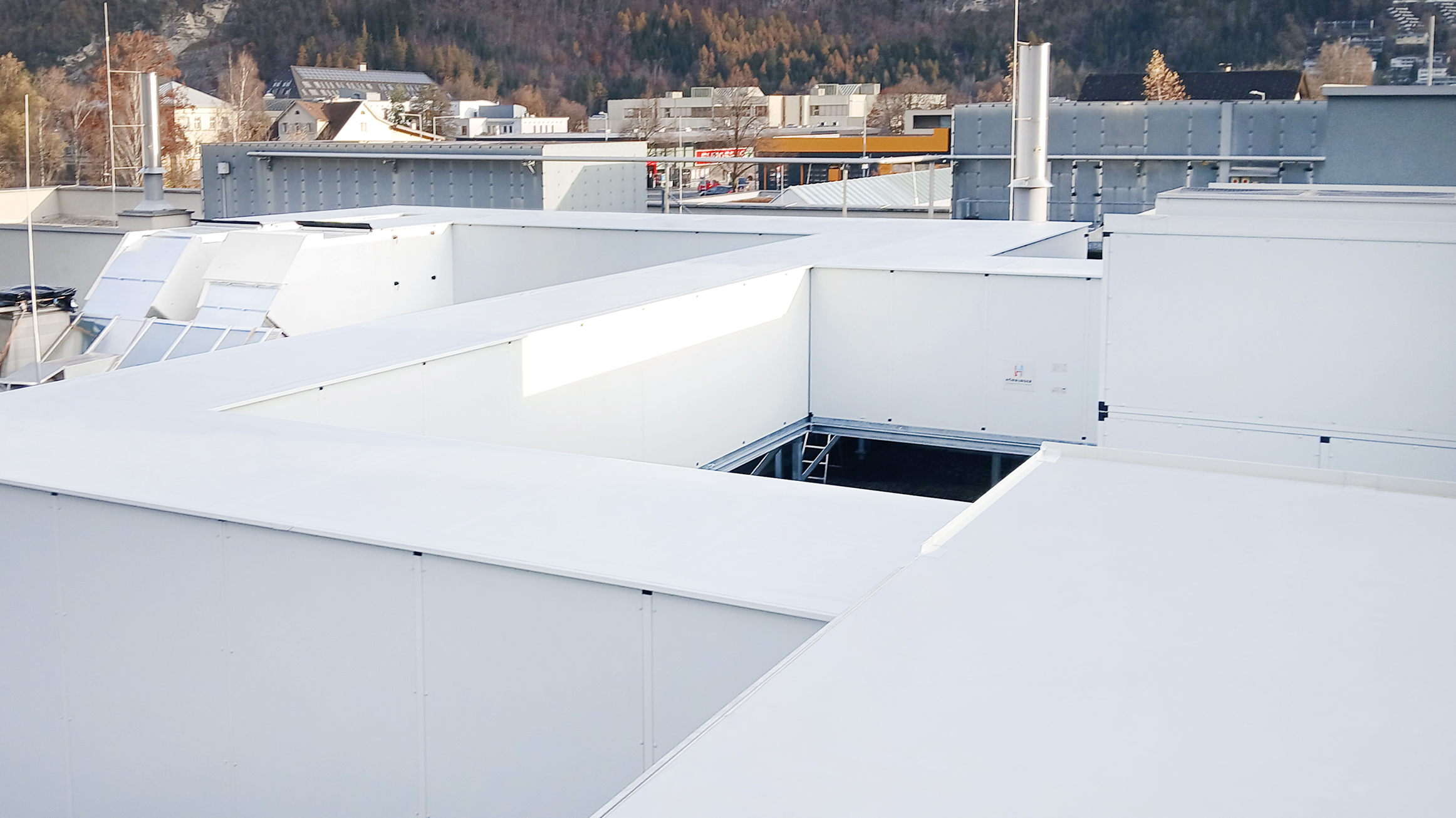

Zu- und Abluftkanalsystem mit Sarnafil-Dach.

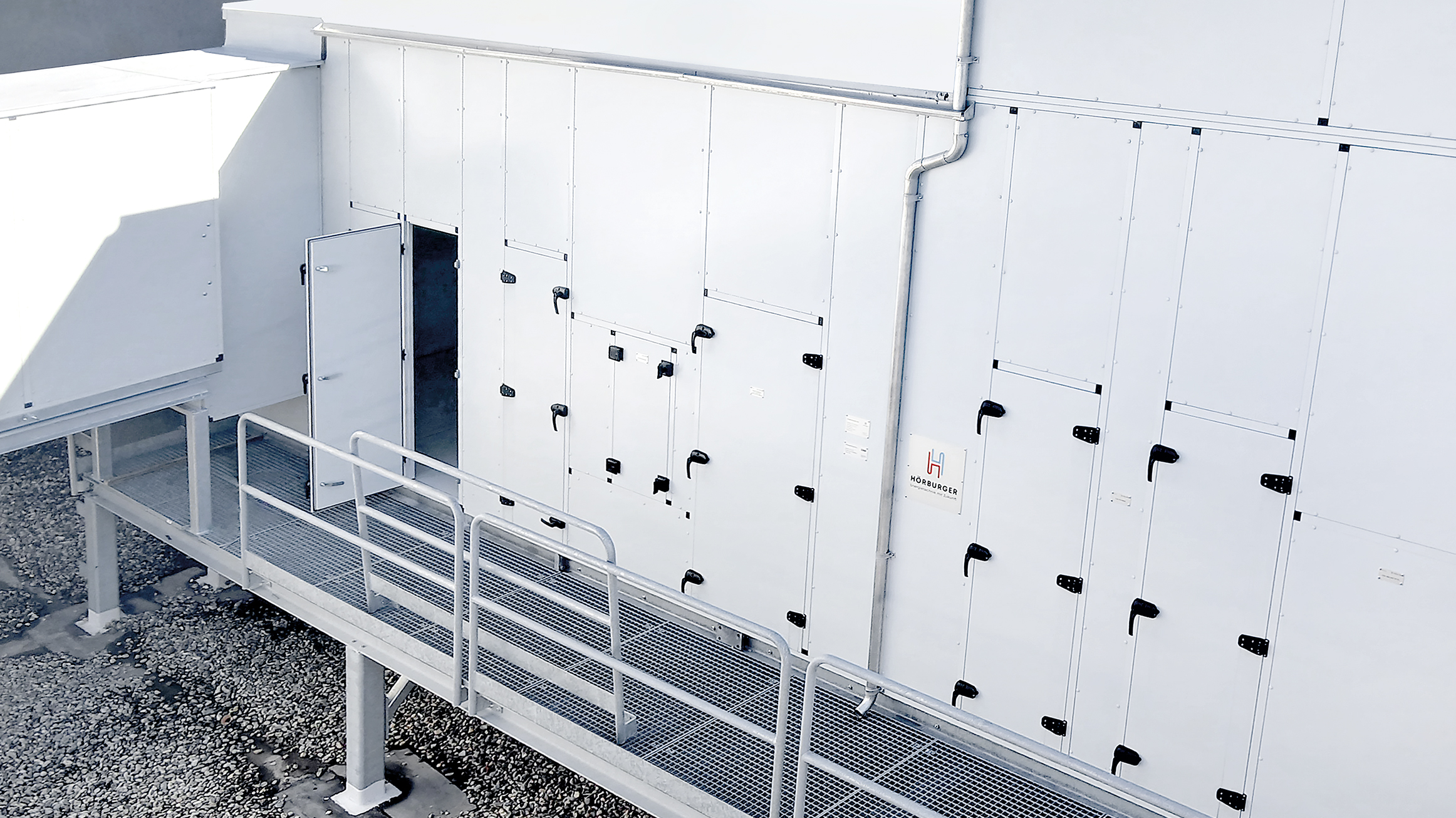

Anschluss an die Gerätezentrale.

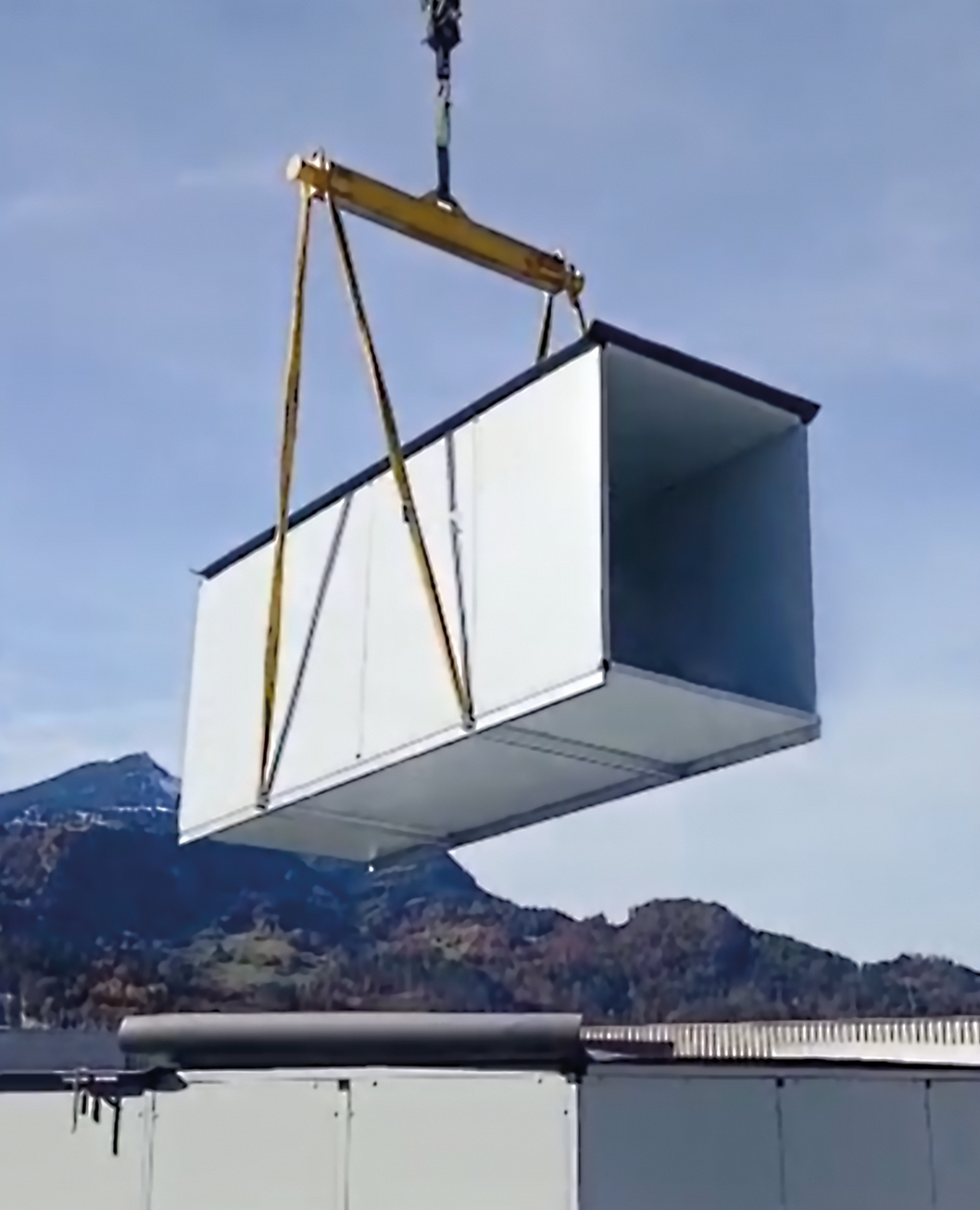

Dachkanalsegment (Verhub).

Neue Systemlösung für die
Luftführung am Dach

Dachkanäle sind ein zentrales Bauteil moderner lufttechnischer Anlagen. Sie führen die Luft wetterfest und energieeffizient über das Dach, schützen Leitungen sowie Komponenten und sorgen für einen störungsfreien Betrieb.

Probleme herkömmlicher Umsetzungen

Herkömmliche Lösungen weisen in der Praxis häufig Probleme auf. Dazu zählen mangelnde Dichtheit, eingeschränkte Wartungsmöglichkeiten und instabile Konstruktionen. Die gängige Bauweise besteht aus gedämmten Zu‑ und Abluftkanälen mit gefalzter oder genieteter Aluminiumverkleidung. An zahlreichen Schnittstellen, etwa an Gerätepaneelen oder Dacheinfassungen, ist die Dämmung oft unvollständig oder ungesichert.

Zudem erschwert die geschlossene Bauweise Reinigung, Inspektion und Wartung, sodass solche Lösungen langfristig keine zuverlässige Option darstellen.

mehr anzeigen

Unsere Lösung für moderne Anlagentechnik

Wir bieten Dachkanäle als durchdachte, wartungsfreundliche und energieeffiziente Systemlösung an. Die Vorfertigung in Segmenten bzw. Kuben ermöglicht eine schnelle und sichere Montage.

Material und Aufbau

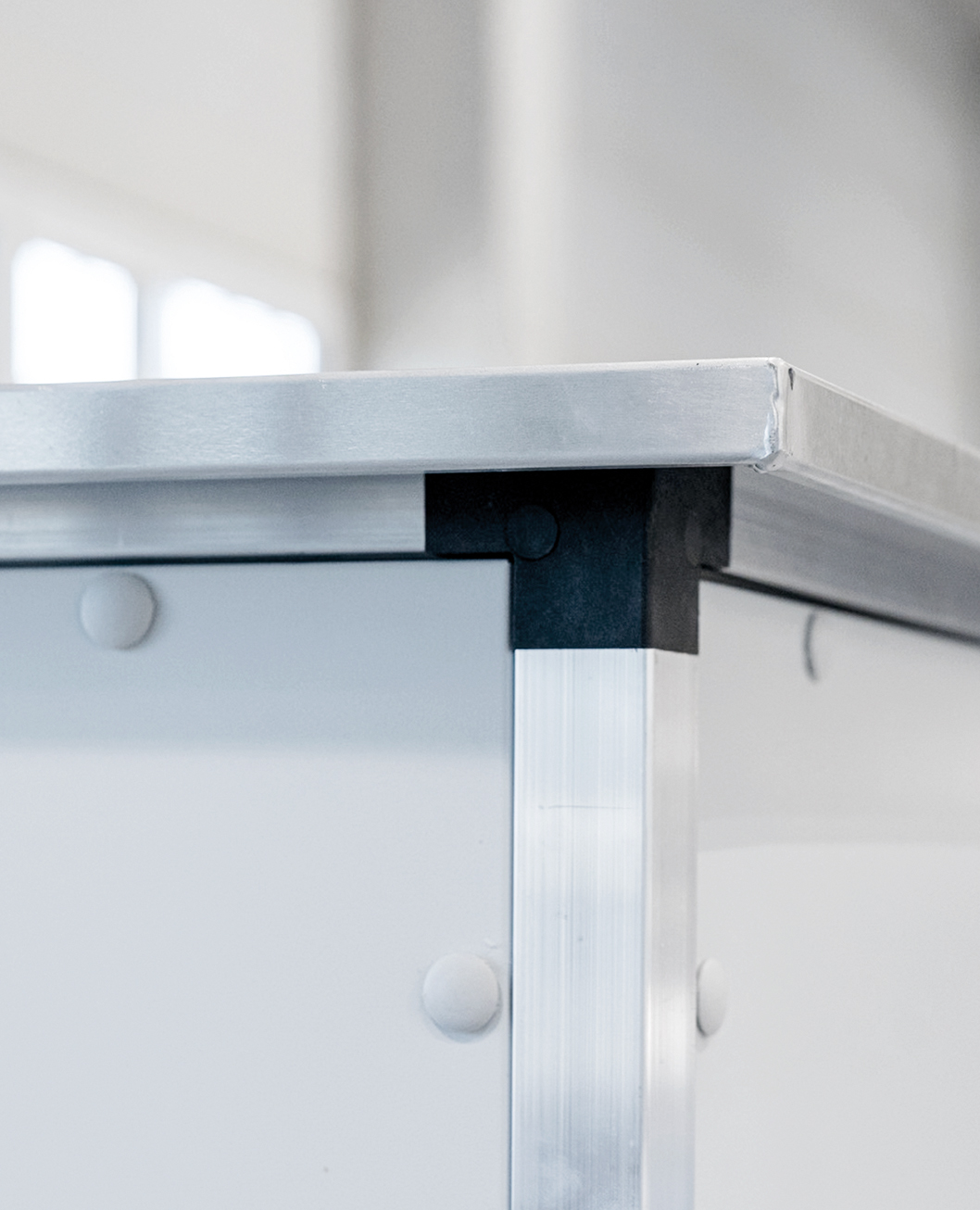

Unsere Dachkanäle verfügen über ein 50 mm starkes, komplett thermisch getrenntes Gehäuse. Das Innen- und Außenblech ist standardmäßig in RAL-7035 beschichtet – auf Wunsch sind auch Sonderfarben, verzinkte Varianten oder Ausführungen in Edelstahl möglich.

Wärmedurchgang:
0,87 W/(m2 K)
Gehäusedurchbiegung:
+1000 Pa Prüfdruck 0,6 mm/m
-1000 Pa Prüfdruck 0,6 mm/m
Gehäuseleckage:
-400Pa Prüfdruck = 0,05 l/(s m2)
+700Pa Prüfdruck = 0,10 l/(s m2)
Gehäuseklasse:
TB2

Funktionale Vorteile

Robust und wetterfest:
Die thermisch optimierte Gehäusekonstruktion schützt zuverlässig vor Witterungseinflüssen.

Hohe Energieeffizienz:
Thermisch getrennte Aluminiumrahmenprofile und ein PU-Schaum- bzw. Mineralwolldämmkern sorgen für geringste Wärmeverluste. Die Konstruktion ist vollständig wärmebrückenfrei.

Flexible Maße:
Länge, Querschnitt und Sonderformen sind frei wählbar. Das System passt sich individuell an Projekt- und Baugegebenheiten an.

Begehbar, wartungsfreundlich und sicher montierter:
Revisionsöffnungen und Türen erleichtern Kontrolle und Wartung. Das windlastsichere System ist auf die örtliche Statik abstimmbar und passt dank variablem Befestigungssystem auf alle gängigen Unterkonstruktionen.

Geprüft und zertifiziert

Unsere Konstruktion trägt das Gütesiegel »Geprüftes RLT-Gerät« nach VDI 6022 Blatt 1 sowie SWKI VA 104-01. Ein Qualitätsnachweis für zuverlässigen Betrieb und höchste Hygieneanforderungen.
