Schall­gedämmte Gehäuse

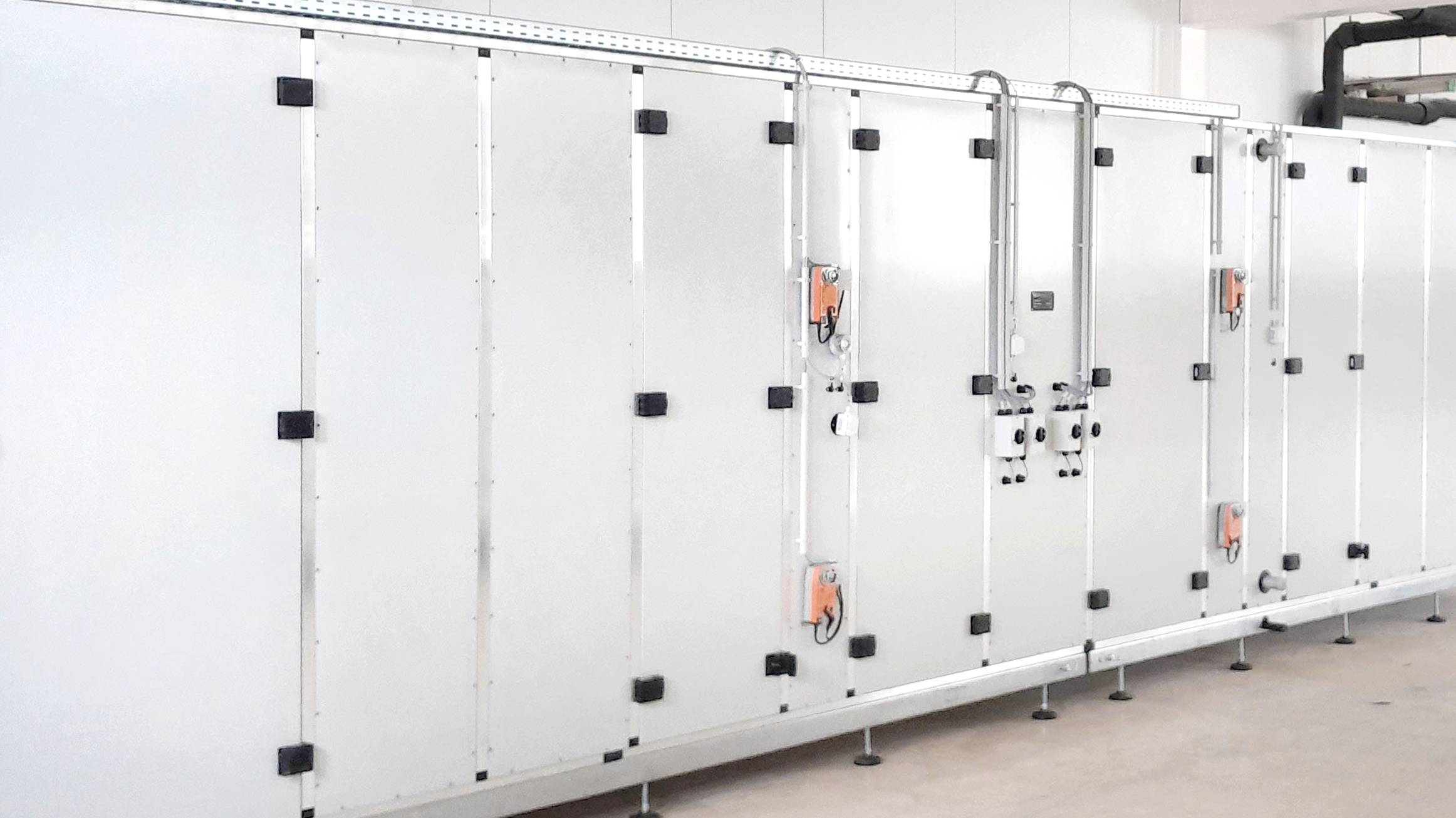

Zur Eliminierung störender Schallquellen wurde das Silent-Gerätegehäuse entwickelt, das eine effektive Schallabsorption und Luftschalldämmung ermöglicht. Im Beispiel wird eine Be- und Entlüftungseinheit für einen Kompressorraum gezeigt, die Schallemissionen des Ventilators sowie die Schallübertragung der Kompressoren ins Freie bei minimalem Druckverlust reduziert.

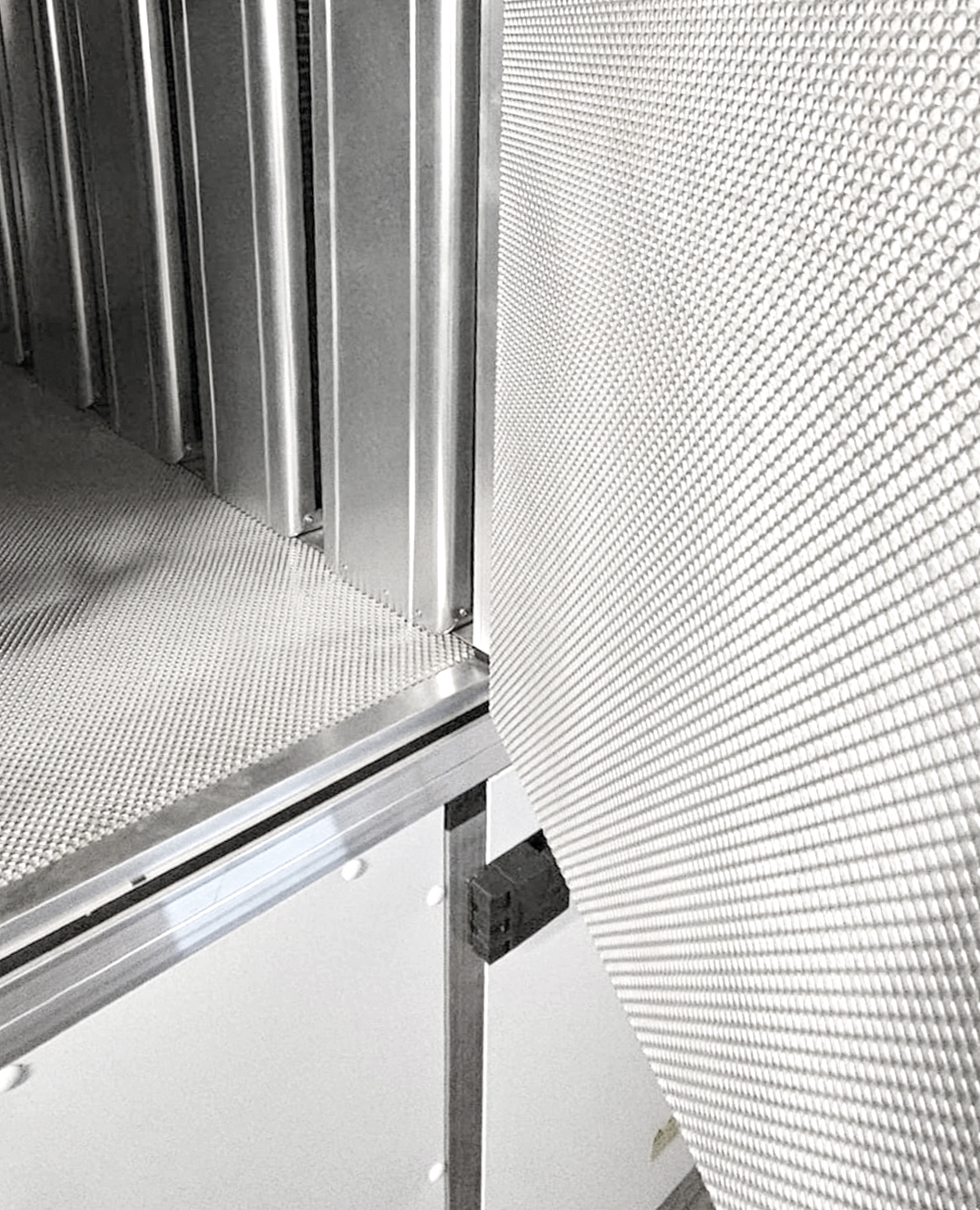

Das Außenblech ist in der Standardbeschichtung RAL 7035 erhältlich, kann jedoch auch in Sonderfarben, verzinkt oder aus Edelstahl geliefert werden. Die Innenseite besteht aus einem Streckmetallgitter (verzinktes Stahlblech), ergänzt durch eine Trennschicht aus Glasfasergewebe.

Die Revisionstüren verfügen über Spezialverschlüsse, die eine Öffnung nach links, rechts oder das vollständige Entnehmen der Türe ermöglichen. Sie sind mit einem Inbusschlüssel versperrbar, und überdruckbelastete Gehäuse sind zusätzlich mit einer Aufschlagsicherung ausgestattet.

Maße / Durchführung:
frei wählbar

Material und Profil:
Aluminium

Gehäuse:
50 mm Wandstärke, komplett thermisch getrennt

Dämmkern:
bestehend aus steggerichteter Steinwolle, Brandklasse A1 nach EN13501-1

Schalldämmung:
ca. 25dB (frequenzabhängig)
